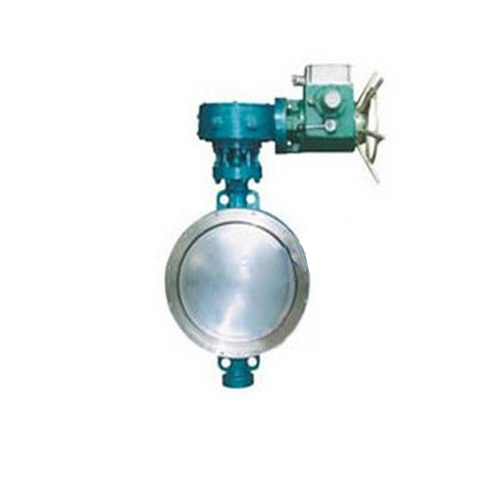

D943H-16C電動蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。

D943H-16C電動蝶閥結構原理:D943H電動蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。

D943H-16C電動蝶閥特點

1、電動蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。

2、電動蝶閥可以運送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封。 調節性能好。

3、電動蝶閥蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

4、電動蝶閥閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。電動蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

5、電動蝶閥連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

D943H電動蝶閥有以下優點：

1、電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、電動蝶閥結構簡單，體積小，重量輕。

3、電動蝶閥可以運送泥漿，在管道口積存液體少。

4、電動蝶閥低壓下，可以實現良好的密封。

5、電動蝶閥調節性能好。
